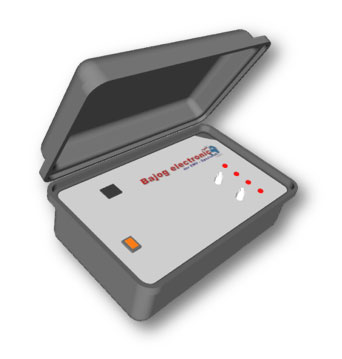

PLC-MMS02-3 łączy pomiar zakłóceń przewodzonych i impedancji z analizą widma, generatorem oraz oscyloskopem. Umożliwia badanie instalacji bez dodatkowego adaptera pomiarowego lub wykorzystanie osobnego wejścia 50 Ω. Służy między innymi do diagnostyki komunikacji PLC, liczników elektronicznych i urządzeń podłączonych do sieci.
| Funkcja | Zakres według karty |
|---|---|
| Pomiar impedancji bezpośrednio w sieci | 20–900 kHz, maks. 200 Ω |
| Analiza widma bezpośrednio w sieci | 5 kHz–60 MHz |
| Analiza widma na wejściu 50 Ω | 0–60 MHz |
| Generator częstotliwości | 0–50 MHz |
| Oscyloskop | 0–50 MHz, z aktywną sondą 50 Ω |
Oprogramowanie pozwala programować kolejne pomiary, rejestrować wyniki długotrwale i przełączać fazy L1, L2 oraz L3 zdalnie. Producent wskazuje komunikację LAN i WLAN. Zakresy funkcji podano według karty z 18.05.2017.
Kontakt
Zapytaj Maschek Polska o dobór i dostępność: s.stepa@maschekpolska.pl, tel. +48 663 365 904.
Wielofunkcyjny system pomiarowy PLC MMS02 3 — dane techniczne
Źródło: PLC-MMS02-3_dBlatt_e.pdf. Wydanie: A / 18.05.2017. Indeks zmian: JO, GB; data wydruku niewypełniona.
| Parametr | Wartość lub opis |
|---|---|
| Napięcie zasilania podczas pracy | 100–240 V AC ±10%, 50/60 Hz |
| Pobór mocy | Typowo 25 W, maks. 70 W |
| Prąd znamionowy | Maks. 2 A |
| Zakres pomiarowy | 0–60 MHz |
| Pomiar impedancji | 20–900 kHz; maks. 200 Ω; bezpośrednio w sieci |
| Analizator widma — sieć | 5 kHz–60 MHz; bezpośrednio w sieci |
| Analizator widma — wejście 50 Ω | 0–60 MHz |
| Generator częstotliwości | 0–50 MHz; maks. ±2 Vpp; 50 Ω |
| Oscyloskop | 0–50 MHz; z aktywną sondą 50 Ω |
| Trzy fazy L1, L2, L3 | Przełączanie w oprogramowaniu i zdalnie przez LAN, WLAN, Internet |
| Klasa klimatyczna | HPF (25/085/21) |
| Wejście zasilania | Gniazdo IEC |
| Temperatura otoczenia | −10°C do +45°C |
| Wymiary szer. × wys. × dł. | 340 × 135 × 300 mm |
| Masa | <7 kg |
Dane dotyczą wskazanego wydania karty. Aktualne wykonanie i wyposażenie potwierdzamy przy doborze.
Analiza warunków komunikacji PLC
Wspólna analiza zakłóceń i impedancji pomaga opisać warunki, w których pracuje transmisja po przewodach zasilających. Programowanie kolejnych pomiarów ułatwia porównanie różnych faz lub stanów obciążenia. Dobierając konfigurację, warto określić pasmo komunikacji oraz sposób połączenia z badaną instalacją i komputerem.
