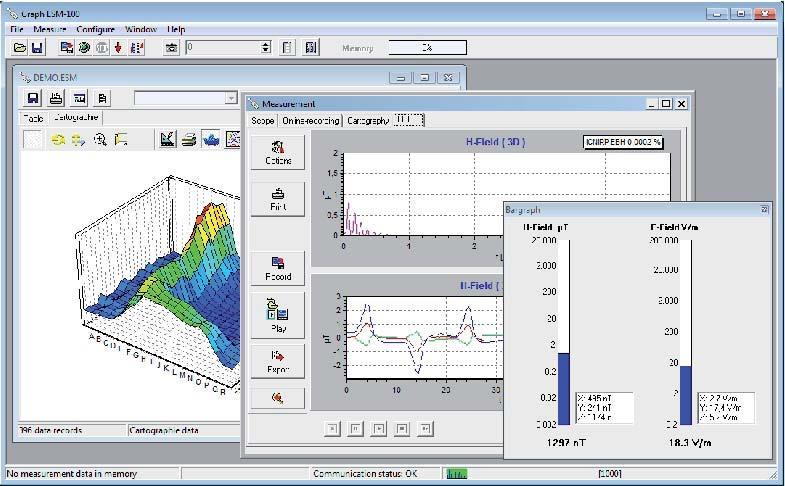

Oprogramowanie Graph ESM-100

Rola oprogramowania w systemie ESM 100

Miernik odpowiada za pomiar, a Graph ESM-100 służy do odczytu i opracowania danych na komputerze. Program umożliwia śledzenie zmian pola, zestawianie wyników i przygotowanie materiałów do dokumentacji.

Pomiar bieżący — Bargraph

Prezentacja bieżących wartości ułatwia obserwację składowych pola i zmian podczas pracy urządzeń. Ten sposób pracy przydaje się przy lokalizacji źródła pola oraz porównywaniu kolejnych punktów pomiarowych.

Rejestracja w czasie — Online Recording

Rejestracja przebiegu pomiaru umożliwia uchwycenie zdarzeń okresowych i zmian związanych z obciążeniem instalacji. Warunki zapisu, połączenie z miernikiem i zasilanie należy dobrać do długości obserwacji.

Odczyt pamięci i analiza zapisanych wyników

Zapisane dane można odczytać i opracować po zakończeniu pomiarów. W dokumentacji warto zachować opis punktów, ustawienia przyrządu i warunki pracy badanej instalacji. Pamięć i obsługiwane tryby zapisu zależą od wersji urządzenia.

Analiza częstotliwościowa FFT

Opcja FFT wspiera identyfikację składowych częstotliwościowych i harmonicznych. Jej dostępność zależy od konfiguracji sprzętu i programu. Wyniki analizy pomagają porównywać źródła pola oraz efekty zmian w instalacji.

Obserwacja sygnału — Scope

Prezentacja przebiegu pozwala spojrzeć na pomiar w dziedzinie czasu. Szczegółowe możliwości oraz wymagane opcje opisuje instrukcja wersji systemu.

Kartografia — Cartographie

Przypisanie wyników do punktów pomiarowych umożliwia analizę przestrzennego rozkładu pola. Funkcje kartografii i współpraca z GPS wymagają odpowiedniej konfiguracji; nie są wspólnym wyposażeniem wszystkich zestawów.

Wizualizacja i eksport

Wykresy i zestawienia ułatwiają ocenę zmian wartości, archiwizację sesji i dalszą pracę nad raportem. Przy eksporcie należy zachować jednostki, skalę, opis miejsca oraz ustawienia pomiarowe.

Komunikacja i organizacja pracy

System wykorzystuje połączenie światłowodowe z miernikiem. Przed pomiarem należy przygotować konfigurację komunikacji, lokalizację zapisu i zasilanie odpowiednie do czasu rejestracji.

Dla kogo jest Graph ESM-100?

• Laboratoria i zespoły badawcze.
• Osoby wykonujące pomiary w środowisku pracy.
• Działy techniczne, utrzymanie ruchu i diagnostyka instalacji.
• Użytkownicy potrzebujący powtarzalnej dokumentacji pomiarowej.

Porównywanie serii pomiarowych

Oprogramowanie pomaga przejść od pojedynczego wskazania do porównania wyników z różnych punktów i okresów pracy urządzenia. Warto zapisywać, którego stanowiska dotyczy seria i w jakich warunkach została wykonana. Ułatwia to późniejsze zestawienie danych z opisem badanego obiektu oraz odszukanie fragmentu rejestracji odpowiadającego konkretnemu zdarzeniu.

Dobór sposobu prezentacji

Widok bieżący sprawdza się przy obserwowaniu reakcji na zmianę warunków, a wykres czasowy przy analizie kolejności i czasu trwania zmian. FFT, jeśli zestaw ją obsługuje, uzupełnia obraz o udział składowych częstotliwościowych. Kartografia służy innemu zadaniu: powiązaniu danych z położeniem. Wybór widoku zależy więc od pytania pomiarowego. Eksport wyników pozwala wykorzystać zebrane dane w dalszym opracowaniu i dokumentacji stanowiska.

Podsumowanie

Graph ESM-100 uzupełnia miernik o narzędzia prezentacji, zapisu i eksportu wyników. Dobierając zestaw, należy określić, czy potrzebne są FFT, kartografia i wyposażenie do pomiarów z pozycjonowaniem.
