Sprzęt pomiarowy EMC
Aparatura Bajog do wykrywania zakłóceń przewodzonych, obserwacji jakości zasilania i przygotowania układów pomiarowych.
Dobierz urządzenie do zakresu pomiarów: analizę widma, monitoring jakości sieci lub wyposażenie stanowiska z siecią LISN.
Analizator sieci NA02-18
Diagnostyka zakłóceń w sieci zasilającej.
Poznaj rozwiązania
Systemy wielofunkcyjne
Pomiar widma, impedancji i obserwacja jakości sieci.
Poznaj rozwiązania

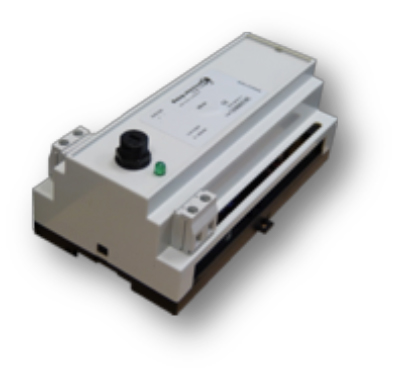

Monitoring jakości sieci MS 04
Zdalna obserwacja i rejestracja zdarzeń sieciowych.
Poznaj rozwiązaniaSystem PLC-MMS02-3
Wiele funkcji pomiarowych w jednym systemie.
Poznaj rozwiązania
Adaptery ASK04 i ASK09
Współpraca z odbiornikiem pomiarowym lub analizatorem.
Poznaj rozwiązania
Sieci sztuczne LISN
Pięć modeli do różnych napięć i prądów.
Poznaj rozwiązaniaOd pomiaru do doboru rozwiązania
Aparatura Bajog uzupełnia ofertę filtrów EMC. Służy do analizy zakłóceń przewodzonych i obserwacji sieci zasilającej. Pomiar pomaga ustalić charakter problemu oraz ocenić skuteczność filtracji, ekranowania i zmian w instalacji.
Co analizujemy?
- Widmo i poziomy napięć zakłócających, przedstawiane między innymi w dBµV.
- Zmiany napięcia, impulsy i zdarzenia występujące okresowo.
- Impedancję sieci oraz warunki komunikacji PLC — zależnie od wybranego systemu.
Każde urządzenie ma własne pasmo i funkcje. Zakres konkretnego modelu podano na jego podstronie oraz w polskiej karcie do pobrania.
Stanowisko pomiarowe EMC
W pomiarach emisji przewodzonej sieć sztuczna LISN zapewnia określoną impedancję i wyjście do odbiornika pomiarowego. Adapter pomiarowy umożliwia wydzielenie sygnału w innym układzie diagnostycznym. Sposób połączenia, dopuszczalne napięcia oraz wymagane wyposażenie wynikają z dokumentacji urządzeń i wybranej metody pomiaru.
Diagnostyka krok po kroku
- Określenie objawów i warunków ich występowania.
- Dobór przyrządu i wykonanie pomiarów.
- Analiza widma oraz identyfikacja źródła i drogi zakłóceń.
- Dobór filtra lub innych środków ograniczających zakłócenia.
- Powtórny pomiar i porównanie efektów.
Typowe zastosowania
Diagnostyka zakłóceń od falowników i zasilaczy impulsowych, niestabilnej komunikacji, resetowania sterowników, błędów aparatury oraz zakłóceń systemów audio. Obserwacja długotrwała pomaga uchwycić zdarzenia, które nie występują podczas krótkiej kontroli.
Pomiary krótkie i rejestracja długotrwała
Sposób prowadzenia pomiarów warto dopasować do częstotliwości występowania problemu. Gdy zakłócenie towarzyszy uruchomieniu konkretnego odbiornika, przydatna jest obserwacja widma podczas jego załączania i pracy. Jeśli objawy pojawiają się nieregularnie, rejestracja długotrwała pozwala zestawić moment zdarzenia z cyklem działania instalacji. Takie porównanie ułatwia oddzielenie wpływu własnych urządzeń od zaburzeń dopływających z sieci.
Jak przygotować zapytanie o aparaturę
W zapytaniu warto podać napięcie zasilania, liczbę faz, prąd badanego urządzenia oraz przewidywany zakres częstotliwości. Istotne jest również, czy przyrząd ma służyć do diagnostyki w działającym obiekcie, czy do budowy stanowiska laboratoryjnego. Przy doborze LISN i adapterów uwzględniamy współpracujący analizator, rodzaj wejścia oraz wymagane połączenia. Karty dostępne na podstronach pozwalają porównać parametry przed skompletowaniem zestawu. Jeśli zakres pomiarów nie jest jeszcze określony, punktem wyjścia może być opis obserwowanych zakłóceń.
Dokumentacja i wymagania badań
Dobór aparatury do badania zgodności wymaga określenia normy, konfiguracji stanowiska i właściwości odbiornika. Samo użycie urządzenia pomiarowego nie oznacza potwierdzenia zgodności badanego produktu. Odniesienia do norm w załączonych kartach dotyczą wskazanych wydań dokumentacji.
DOBÓR ROZWIĄZANIA
Zacznijmy od problemu,
który chcesz rozwiązać.
Opisz zastosowanie, podaj parametry instalacji lub zakres pomiarów. Pomożemy dobrać filtr, urządzenie i potrzebne wyposażenie.
